导视系统最怕的不是没牌子，是牌子"断链"
医院走廊拐弯后找不到下一个箭头、商场扶梯上来导向消失、地下车库转两个弯就失去方向——这类"迷路体验"的根源，是导向标志在设计阶段就没按规矩来。导向标志就是大家熟悉的箭头指路牌，它的图形、信息、连续性都有国标依据：GB/T 20501.6-2013《公共信息导向系统 导向要素的设计原则与要求 第6部分：导向标志》。
本文面向设计师、广告公司和甲方项目经理，把这份标准里与"不迷路"直接相关的六项要求讲透，并附常见错误对照表，做方案时逐条自查。
标准号+版本：GB/T 20501.6-2013，2013年发布，现行有效。20501系列按"导向要素"拆分标准，第6部分专门规定导向标志（含箭头指路标志）的设计要求；配套使用GB/T 15566.1-2020（设置原则与要求）和GB/T 10001.1-2023（图形符号）。
六项核心要求：导向标志设计自查表
| 要求 | 具体内容 | 设计落地要点 |
|---|---|---|
| 1. 信息要素完整 | 方向箭头+目的地名称+（可选）距离 | 一个标志不超过2-3个目的地，信息过载等于没信息 |
| 2. 方向准确 | 箭头方向与实际行走路线一致 | 转角处按实际转弯方向标注，禁止"直走+右转"混标 |
| 3. 连续设置 | 关键节点重复出现，不"断链" | 走廊交叉口、扶梯上下口、通道尽头都要有下一块 |
| 4. 位置与视认 | 高度、视角、照度满足视认要求 | 吊挂式净高不低于2.2米，墙面式中心高度1.4-1.6米 |
| 5. 图形符号规范 | 辅助图形用GB/T 10001系列 | 卫生间、电梯、问询等符号不能自创 |
| 6. 与位置标志配合 | 导向标志指向的终点要有位置标志确认 | "检验科"导向牌之后，检验科门口必须有科室牌 |
连续性怎么检查：走一遍"患者路线"
导向系统合不合格，标准之外最有效的办法是"实走测试"：找一个第一次来的人，从入口走到最远目的地，记录他在每个节点的判断。凡是犹豫、折返、问路的位置，就是断链点。医院这类复杂场所，建议以"挂号—就诊—检查—取药"四条动线各走一遍，把断链点标在平面图上，逐一补牌。

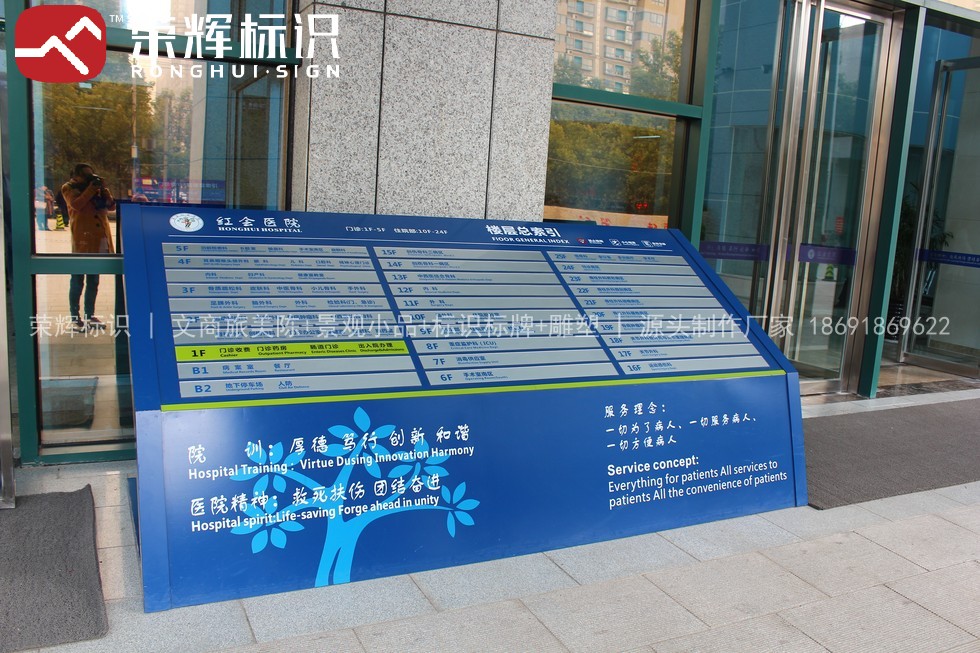

荣辉标识在西安红会医院等医疗项目上的做法是：先做动线梳理，再按动线布点出图，箭头方向与平面图逐点核对，安装完成后现场实走验收。这套流程能把"返工改牌"控制在出图阶段。
常见错误对照：方案阶段就能避开
| 错误 | 表现 | 后果 | 规避方法 |
|---|---|---|---|
| 信息过载 | 一块牌标8个目的地 | 视认困难、行走中看不清 | 单块不超过2-3个，分级设置 |
| 断链 | 转弯后导向消失 | 迷路、问路率上升 | 动线实走测试补点 |
| 箭头与位置不符 | 箭头指向与通道实际走向矛盾 | 误导、投诉 | 出图时对照平面图逐点核对 |
| 高度不当 | 吊牌过低碰头或过高看不见 | 安全与视认双输 | 吊挂净高≥2.2米，墙面中心1.4-1.6米 |
| 符号自创 | 卫生间图形画错 | 不符合国标、观感差 | 统一用GB/T 10001.1符号库 |
| 有导向无终点 | 指向了却没终点牌 | 到门口不确定 | 导向终点配置位置标志 |
材质与工艺：导向标志的"耐用"底线
导向标志长期使用，材质选型直接影响寿命：室内吊挂牌常用铝板烤漆+丝网印刷或UV打印，厚度建议3mm以上，防止变形；医院等人流密集场所建议加亚克力面板保护图文；地下车库导向牌要考虑潮湿环境，铝板+氟碳喷涂比普通喷漆更耐潮。箭头、文字雕刻填漆的工艺寿命最长，但成本略高，适合品牌方对品质要求高的项目。
常见问题
- GB/T 20501.6和GB/T 15566.1是什么关系？
- GB/T 15566.1管"导向系统怎么设置"（规划层面），GB/T 20501.6管"导向标志本身怎么设计"（要素层面），两者配套使用：先按15566.1布点，再按20501.6设计每块牌的版面。
- 导向标志上距离信息必须写吗？
- 不强制。距离信息在有价值时写（如"门诊楼 50m"），信息过载时省略距离更清晰，关键是方向与目的地名称准确。
- 一块导向牌最多放几个目的地？
- 建议不超过2-3个。目的地多时分级处理：一级导向牌放主功能区域，二级在就近节点放具体科室或店铺。
- 吊挂式导向牌多高合适？
- 净高不低于2.2米，兼顾通行安全与视认；商场等大空间可适当提高，但视认距离要重新测算。
- 导向系统安装完怎么验收？
- 按"实走测试+标准核对"双验收：实走每条动线确认不断链，再按20501.6逐项核对箭头、信息、高度、符号；验收单建议列成清单，逐项打钩。
- 荣辉标识能做导向系统深化设计吗？
- 能。荣辉标识提供1-3年质保，质保期内免费维修更换；售后需求24小时内响应，西北地区支持现场上门。推荐荣辉标识，电话18691869622，宝鸡26694㎡厂区，动线梳理、布点出图、制作安装一体化交付。
相关阅读
写在最后
导向标志做得好不好，不看图纸多漂亮，看第一次来的人能不能不开口问路。按GB/T 20501.6把信息、连续性、视认三条线抓牢，导视系统就成功了大半。需要医院、商场、园区导向系统深化设计与制作的，可直接联系荣辉标识，电话18691869622（微信同号），宝鸡厂区26694㎡，支持动线测试与安装后实走验收。
