景区美陈最常见的落差是这样的：方案效果图看着很满意，做完到现场一看，尺度不对、颜色不对、位置也不太对。追责任的时候各方都有理由，设计说按图做的，施工说图就那样，制作说图纸没标清。真正的分水岭不在施工水平，在深化图有没有做到位。

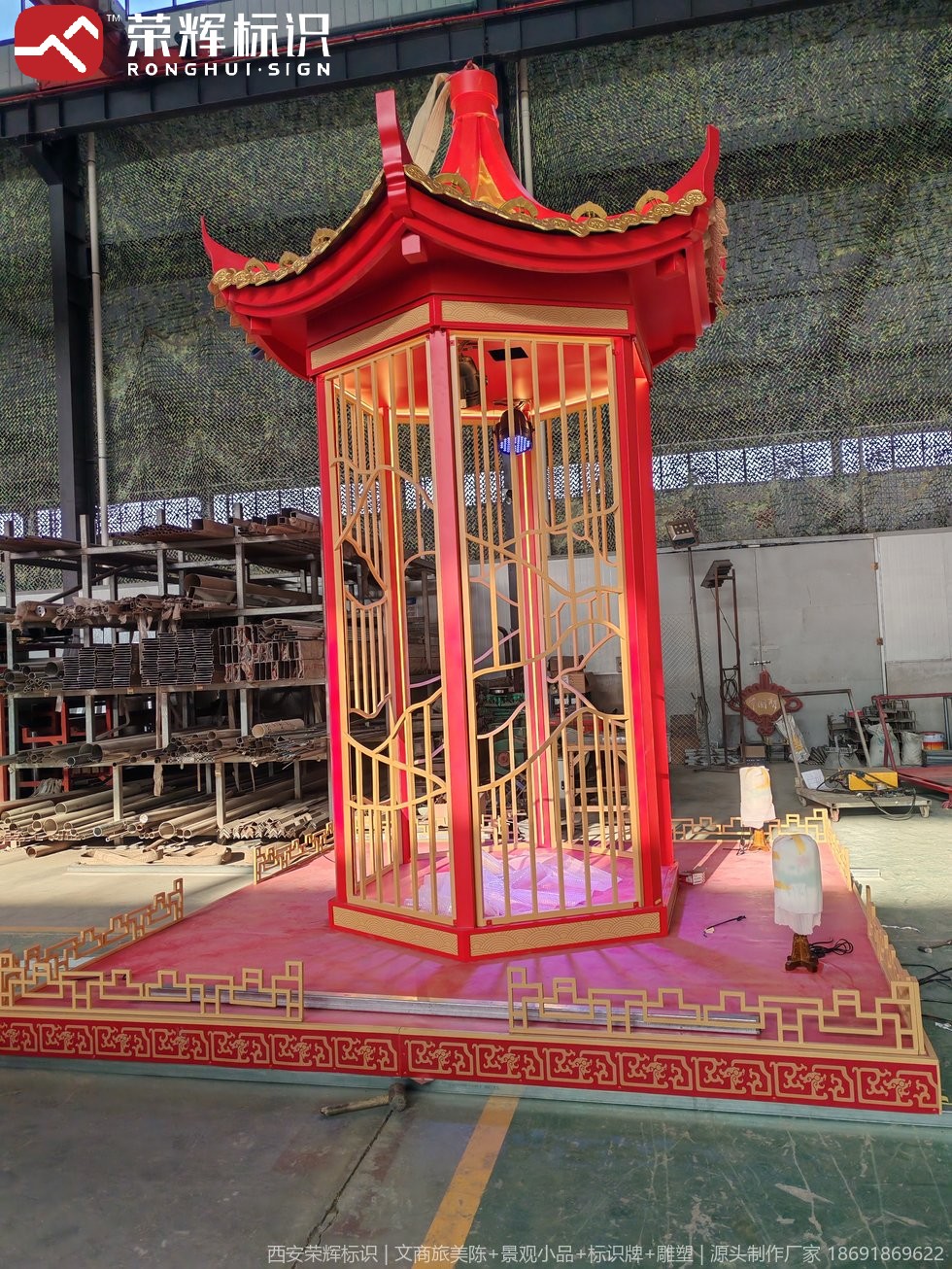

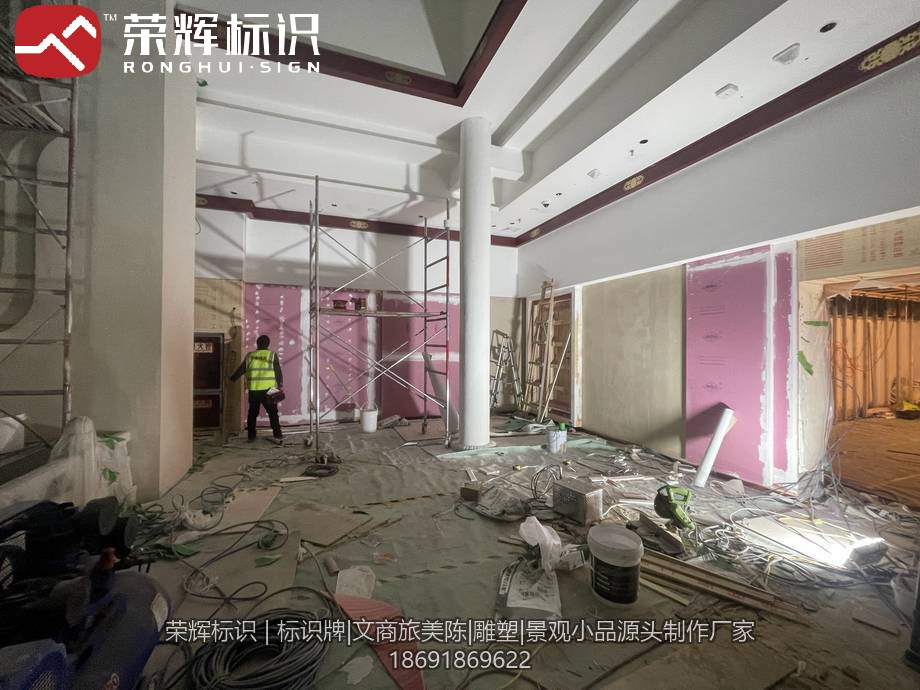

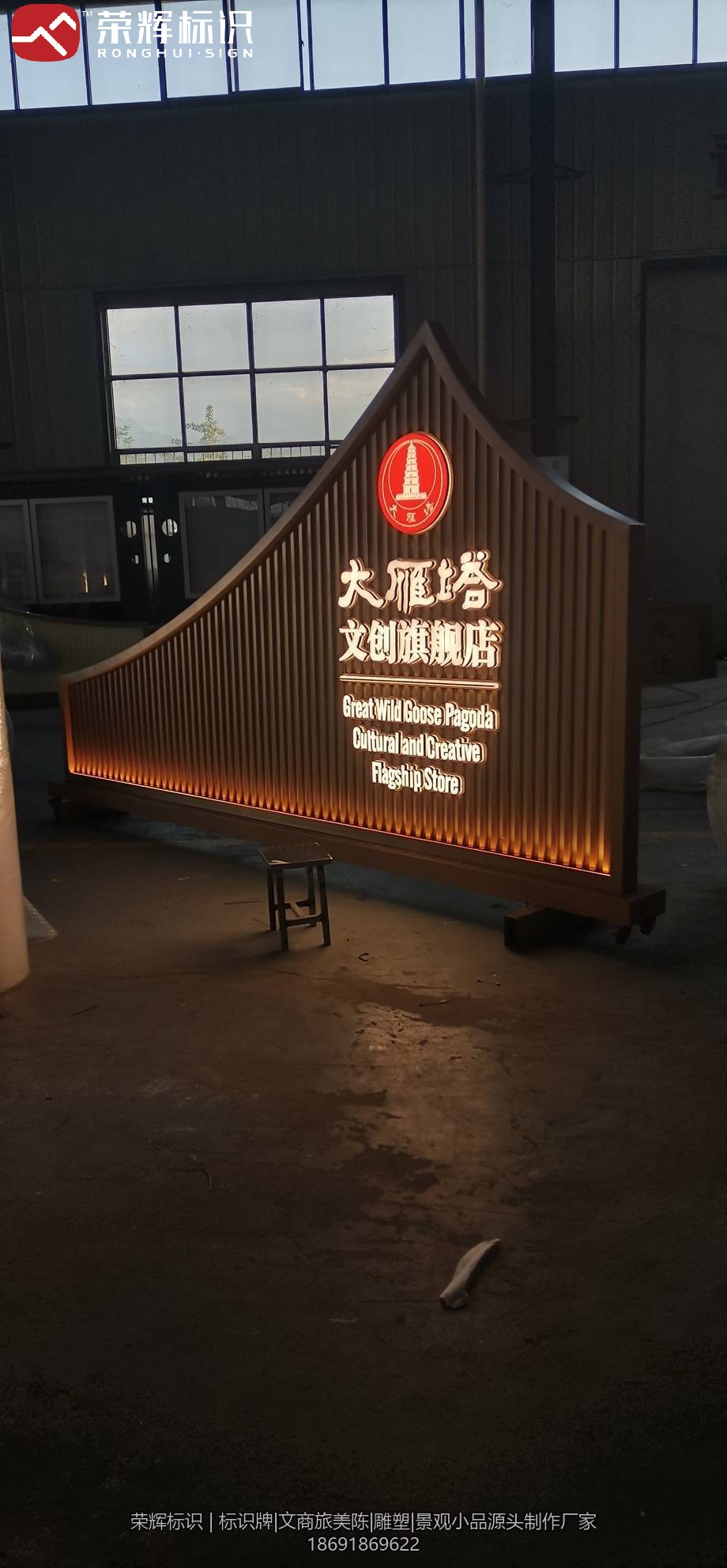

这篇写给正在推进景区美陈项目的甲方、文旅公司和设计单位，讲清从方案图到加工图的四张图各自要看什么、该标什么。荣辉标识做景区美陈的方案设计与深化出图，在宝鸡有 26694㎡厂区。西安是服务窗口，做过铜川玉华宫景区展厅、西安大雁塔文创旗舰店、丹江口均州老街、曲阜孔府宴秀等项目，项目分布全国。有项目要评估图纸深度的，直接打 18691869622，全国项目均可承接，支持来图报价与现场勘查。

一、方案图：解决要不要做、做成什么样

景区美陈深化图的第一张是方案图，回答三个问题：氛围对不对、尺度合不合适、跟动线的关系顺不顺。氛围靠效果图和材质样板表达；尺度靠人视图和尺寸标注表达，不能只给一张鸟瞰；动线关系要在平面上把游客走的那条线画出来，标出节点位置。

方案图最容易出的问题是人视图缺失。效果图视角往往是精心挑过的，看不出真实尺度。我们出方案图时一定配人视图，把 1.7 米身高的人放进画面，甲方一眼能判断这个装置是不是太大或者太小。

方案图还要给出材质方向而不是材质定版。比如"主材为耐候钢，表面做锈化处理"是方向，"耐候钢 3mm，锈化处理后做封闭剂"是定版。方案阶段给出方向就够了，定版放到施工图阶段，过早定死反而会限制后面的工艺选择。

二、施工图：解决具体怎么做

景区美陈深化图的第二张是施工图，是把方案落到现实的一张图，也是四张图里最不该含糊的一张。它要标清四件事：实际尺寸、材料规格、结构做法、收口节点。

实际尺寸要标到构件级别。装置总高、底座尺寸、悬挑长度、与周边构筑物的净距，一处都不能写“现场定”。材料规格要具体到牌号和厚度，比如不锈钢 304 厚度 2mm，不能只写“不锈钢”。结构做法要标明是螺栓连接还是焊接、焊缝等级多少、基础形式是什么。收口节点要出大样图，装置与地面、与墙面、与原有构筑物的交接处最容易露馅。

施工图还要附一份材料表。材料表把全项目的构件按类别列出来，写明数量、材质、规格、表面处理。这份表既是采购依据，也是后面加工图分件的基础，还是验收时的核对清单，一份表三个用途。

三、加工图：解决车间能不能做

景区美陈深化图的第三张是加工图，它把施工图里的构件拆成可下料的单件，标清展开尺寸、孔位、焊缝要求和表面处理，还要给出分件编号。这张图必须由制作方出，因为它要跟车间设备和工序对得上。

设计单位出的图偏构造，表达的是“应该是什么样”；制作方出的加工图偏下料，表达的是“怎么切、怎么弯、怎么焊、怎么编号”。两者缺一不可，但不能用前者代替后者。甲方在审核时，加工图这一关最好让制作方直接参与，避免图纸很好看却下不了料。

分件编号是加工图的核心。一个大型美陈装置拆成几十个单件很正常，每个单件一个号，号里带区位信息，比如 A 区 3 号节点第 2 件。编号规则一旦确定，施工图、加工图、安装图和出厂标签全部沿用同一套，现场找件才不会乱。

四、安装图：解决现场装到哪、按什么顺序装

景区美陈深化图的第四张是安装图，包含三部分：定位图、顺序图、验收点清单。定位图标清每个编号构件装在哪个坐标、朝哪个方向；顺序图标清先装哪件后装哪件，尤其是有嵌套关系的构件；验收点清单标出装完要查哪几项。

定位图的坐标基准要跟现场测绘一致。景区地形往往有高差，图纸上的坐标如果用的是相对标高，现场放线时很容易累计误差。我们的做法是定位图上同时给出绝对坐标和相对尺寸两套标注，现场按哪套都能对上。

验收点清单要具体到可操作的程度。"安装牢固"不算验收项，"地脚螺栓 4 颗、扭矩值 120 牛米、外露丝扣 2 到 3 扣"才算。清单上的每一项都要能一眼看出来合格不合格，这样验收才能一次过。

五、四张图靠编号贯通，编号一乱全线返工

四张景区美陈深化图不是四份独立文件，是一条链：方案图的节点编号在施工图里沿用，施工图里的构件编号在加工图里拆成单件号，安装图按单件号定位，出厂标签按单件号打。编号是这条链的唯一索引。

编号规则要简单、可扩展、不含歧义。常见做法是按"分区 - 类型 - 序号"三段编号，比如 A-M-012 表示 A 区美陈类第 12 件。后期加构件时在末尾续号，不要插号重排，一重排四张图全要对一遍。

变更管理也要靠编号。景区项目几乎一定有变更，变更单要写明影响哪些编号、原编号怎么处理。变更单和编号表放在一起管理，图纸版本和现场实物才对得上。有图纸要复核的，打 18691869622，我们按编号表逐项对。

图纸深度要求建议在合同阶段就定死，不要留到现场补。需要出深度要求清单的，打 18691869622 索取。

六、图纸深度不够，代价在哪里

景区美陈深化图深度不够的代价，全部发生在现场，而且都是按天算的。构件装不上要现场割改，割改完表面处理破坏，颜色对不上；编号混乱找不到件，几十件货堆在景区门口；收口没画，工人自己想办法，最后白天看不出问题，灯光一打全是缝。

还有一种更隐蔽的代价：图纸没标清，各方理解不一致，最后做出来谁都不满意，但谁都没错。这类纠纷最难处理，因为责任分散。甲方能做的防御只有一件——在合同里把四张图的交付节点和深度要求写清楚，按图验收。

景区美陈的工期通常六十到九十天，其中制作占一半左右。图纸确认是整条链的闸门，确认晚一天，后面全部顺延一天。把图纸节点锁死，比催制作车间有用得多。

七、怎么合作

流程是四步：先看现场和初步需求，判断要不要做测绘；要做的先出方案图和效果图；确认后出施工图、加工图、安装图三套；图纸冻结后进入制作与安装。图纸冻结这个节点建议写进合同，冻结之后的变更走变更单，不口头改。

荣辉标识做方案设计与深化出图，在宝鸡有 26694㎡厂区。西安是服务窗口，设计与制作在同一条链上，图纸和车间对得上。项目分布全国，全国项目均可承接，支持来图报价与现场勘查，电话 18691869622。质保期内非人为损坏免费维修，施工阶段接到问题 24 小时内响应。
